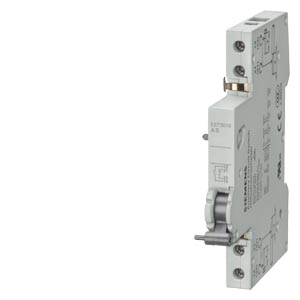

Блок дополнительных контактов состояния Siemens 5ST3010

Описание

Вспомогательный выключатель, 1 NO + 1 NC для модульных автоматических выключателей 5SL, 5SY, 5SP, встроенного выключателя 5TL1, дифавтомата 5SU1 (кроме 5SU1…FP/FR), УЗО 5SV (для 5SU1 требуется соединитель рукояток 5ST3805-1)

Модель

Торговая марка изделия

SENTRON

Обозначение изделия

Вспомогательные выключатели

Конструкция изделия

Монтажный

Исполнение изделия, смонтированного на заводе

Нет

Электрическая износостойкость (циклы срабатывания), типовое значение

10 000

Напряжение

Номинальное напряжение изоляции

440 В

Номинальное значение стойкости к импульсному напряжению

4 кВ

Ток

Номинальный рабочий ток при постоянном токе

0,01 А

Напряжение питания

Номинальное напряжение питания при постоянном токе — минимальное значение

12 В

Рабочее напряжение — номинальное значение

400 В

Рабочее напряжение — при переменном токе, номинальное значение, минимум

12 В

Рабочее напряжение — при постоянном токе, номинальное значение, минимум

12 В

Степень защиты IP

IP20

Ток управления

Тип напряжения управляющего напряжения

AC/DC

Сведения об изделии

Компонент изделия — вспомогательный выключатель

Да

Количество контактов сигнализации неисправности

0

Количество нормально замкнутых контактов

1

Количество нормально разомкнутых контактов

1

Количество переключающих контактов

0

Возможность монтажа расширения изделия

Универсальный

Расширение изделия

Вспомогательный выключатель

Функция изделия: проверка срабатывания при токе утечки

Нет

Подключения

Подключаемое сечение проводника — минимальное значение

0,5 мм²

Подключаемое сечение проводника — максимальное значение

2,5 мм²

Обозначение AWG для подключаемого сечения проводника — минимальное значение

24

Обозначение AWG для подключаемого сечения проводника — максимальное значение

12

Момент затяжки винтовых зажимов — максимальное значение

0,5 Н·м
