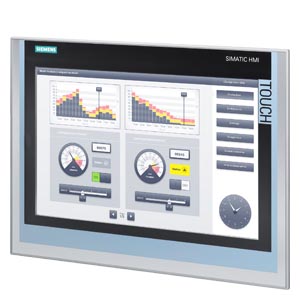

Панель оператора SIMATIC HMI TP1500 Comfort Siemens 6AV2124-0QC02-0AX1

Оснащена сенсорным управлением и широкоформатным TFT-дисплеем.

Артикул: 6AV2124-0QC02-0AX1
Единица: шт.
Наличие: На складе

Цена без НДС

1 200 000 ₽

На складе

Добавьте нужные позиции в корзину. Наличие и итоговую стоимость подтвердим в рабочие часы: Пн–Пт 9:00–18:00

Характеристики

Описание: SIMATIC HMI TP1500 Comfort, панель Comfort, сенсорное управление, широкоэкранный TFT-дисплей 15", 16 млн цветов, интерфейс PROFINET, интерфейс MPI/PROFIBUS DP, память конфигурации 24 МБ, WEC 2013, конфигурируется начиная с WinCC Comfort V14 SP1 с HSP, температура окружающей среды до 50 °C (до 55 °C с ограничениями)

Общие сведения

Типовое обозначение изделия: TP1500 Comfort

Дисплей

Тип дисплея: TFT
Диагональ экрана: 15,4 дюйма
Ширина дисплея: 331,2 мм
Высота дисплея: 207 мм
Количество цветов: 16 777 216
Горизонтальное разрешение изображения: 1 280 пикселей
Вертикальное разрешение изображения: 800 пикселей
MTBF подсветки (при 25 °C): 80 000 ч
Регулировка яркости подсветки: Да; 0-100 %

Органы управления

Функциональные клавиши — количество функциональных клавиш: 0
Функциональные клавиши — количество функциональных клавиш со светодиодами: 0
Клавиши со светодиодом: Нет
Системные клавиши: Нет
Цифровая клавиатура: Да; экранная клавиатура
Алфавитно-цифровая клавиатура: Да; экранная клавиатура
Исполнение с сенсорным экраном: Да; аналоговый, резистивный
Прямые клавиши (сенсорные кнопки как входы/выходы S7): 40

Тип установки/монтажа

Монтажное положение: вертикально
Возможен монтаж в портретной ориентации: Да
Возможен монтаж в альбомной ориентации: Да
Максимально допустимый угол наклона без внешней вентиляции: 35°

Напряжение питания

Тип напряжения питания: Постоянный ток
Номинальное значение (DC): 24 В
Допустимый диапазон, нижний предел (постоянный ток): 19,2 В
Допустимый диапазон, верхний предел (постоянный ток): 28,8 В

Все характеристики — ещё 251

Входной ток

Потребляемый ток (номинальное значение): 1,7 А
Пусковой импульсный ток I²t: 0,5 А²·с

Мощность

Потребляемая активная мощность, тип.: 41 Вт

Процессор

Тип процессора: X86

Хранение

Вспышка: Да
ОЗУ: Да
Доступная память для пользовательских данных: 24 Мбайт

Тип выхода

Светодиод индикации информации: Нет
Светодиод питания: Нет
Светодиод ошибки: Нет
Акустические характеристики — зуммер: Нет
Акустические характеристики — динамик: Да

Время суток

Аппаратные часы (реального времени): Да
Программные часы: Да
С сохранением состояния: Да; типичное время резервирования — 6 недель
Синхронизируемый: Да

Интерфейсы

Количество интерфейсов промышленного Ethernet: 2; 2 порта (коммутатор) + независимый порт
Количество интерфейсов RS 485: 1; RS 422 / 485, комбинированный
Количество интерфейсов RS 422: 0; совместно с RS 485
Количество интерфейсов RS 232: 0
Количество интерфейсов USB: 2; USB 2.0
Количество интерфейсов 20 мА (TTY): 0
Количество параллельных интерфейсов: 0
Количество слотов для SD-карт: 2
С программными интерфейсами: Нет
Светодиод состояния Industrial Ethernet: 3
Количество портов встроенного коммутатора: 2

Протоколы

PROFINET: Да
Поддержка протокола PROFINET IO: Да
IRT: Да
PROFIBUS: Да
EtherNet/IP: Да
MPI: Да
TCP/IP: Да
DHCP: Да
SNMP: Да
DCP: Да
LLDP: Да
HTTP: Да
HTTPS: Да
HTML: Да
XML: Да
CSS: Да
Active X: Да
JavaScript: Да
Виртуальная машина Java: Нет
MRP: Да
CAN: Нет
MODBUS: Да

Прерывания/диагностика/информация о состоянии

Считывание диагностической информации: Да; контроллер S7

ЭМС

Класс предельных значений A, для применения в промышленных зонах: Да
Класс предельных значений B, для применения в жилых зонах: Нет

Степень и класс защиты

Степень защиты IP (спереди): IP65
Степень защиты IP (сзади): IP20
NEMA (передняя панель) — корпус типа 4 спереди: Да
NEMA (передняя панель) — корпус типа 4x спереди: Да

Стандарты, допуски, сертификаты

Знак CE: Да
CULus: Да
RCM (ранее C-TICK): Да
Сертификат KC: Да
EAC (ранее Gost-R): Да
ATEX Zone 2: Да
ATEX Zone 22: Да
IECEx Zone 2: Да
IECEx Zone 22: Да
CULus, класс I, зона 1: Нет
CULus, класс I, зона 2, раздел 2: Да; для нанесения надписи на паспортную табличку устройства
CULus, класс II, раздел 2: Нет; готовится к выпуску
FM Class I Division 2: Да; для нанесения надписи на паспортную табличку устройства
FM Class II Division 2: Нет; готовится к выпуску
Germanischer Lloyd (GL): Нет
Американское бюро судоходства (ABS): Да
Bureau Veritas (BV): Да
Det Norske Veritas (DNV): Да
Корейский регистр судоходства (KRS): Да
Ллойдовский регистр судоходства (LRS): Да
Nippon Kaiji Kyokai (Class NK): Да
Polski Rejestr Statkow (PRS): Нет
Китайское классификационное общество (CCS): Да

Условия окружающей среды

Подходит для использования внутри помещений: Да
Подходит для использования вне помещений: Нет
Для вертикального монтажа, мин.: 0 °C
Для вертикального монтажа, макс.: 50 °C; (55 °C, см. запись ID: 64847814)
При максимальном угле наклона, мин.: 0 °C
При максимальном угле наклона, макс.: 40 °C
Для вертикального монтажа, мин.: 0 °C
Для вертикального монтажа, макс.: 40 °C
При максимальном угле наклона, мин.: 0 °C
При максимальном угле наклона, макс.: 40 °C
Мин.: -20 °C
Макс.: 60 °C
Эксплуатация, макс.: 90 %; без конденсации

Операционные системы

Собственная разработка: Нет
Windows CE: Да; Windows Embedded Compact 2013

Конфигурация

Индикатор сообщений: Да
Система сигнализации (вкл. буфер и подтверждение): Да
Отображение технологического значения (выход): Да
Возможность задания значения по умолчанию для технологического значения (вход): Да
Управление рецептами: Да
STEP 7 Basic (TIA Portal): Нет
STEP 7 Professional (TIA Portal): Нет
WinCC flexible Compact: Нет
WinCC flexible Standard: Нет
WinCC flexible Advanced: Нет
WinCC Basic (TIA Portal): Нет
WinCC Comfort (TIA Portal): Да; V14 SP1 HSP и выше
WinCC Advanced (TIA Portal): Да; V14 SP1 HSP и выше
WinCC Professional (TIA Portal): Да; V14 SP1 HSP и выше

Языки

Количество языков онлайн/во время выполнения: 32
Количество языков на проект: 32

Функциональность в WinCC (TIA Portal)

Библиотеки: Да
Применения/опции — веб-браузер: Да
Применения/опции — pocket Word: Да
Применения/опции — pocket Excel: Да
Применения/опции — средство просмотра PDF: Да
Применения/опции — медиаплеер: Да
Применения/опции — SIMATIC WinCC Sm@rtServer: Да
Применения/опции — SIMATIC WinCC Audit: Да
Количество скриптов Visual Basic: Да
Планировщик задач — управляемый по времени: Да
Планировщик задач — управляемый задачами: Да
Справочная система — количество символов в информационном тексте: 320
Справочная система — количество классов аварийных сообщений: 32
Справочная система — битовые сообщения — количество битовых сообщений: 6 000
Справочная система — аналоговые сообщения — количество аналоговых сообщений: 200
Справочная система — процедура задания номера аварийного сигнала S7: Да
Справочная система — системные сообщения HMI: Да
Справочная система — дополнительное системное событие (SIMATIC S7, SINUMERIK, SIMOTION, ... ): Да
Справочная система — количество символов в сообщении: 80
Справочная система — количество технологических значений на сообщение: 8
Справочная система — группы подтверждения: Да
Справочная система — индикатор сообщений: Да
Справочная система — буфер сообщений — количество записей: 1 024
Справочная система — буфер сообщений — циркуляционный буфер: Да
Справочная система — буфер сообщений — С сохранением состояния: Да
Справочная система — буфер сообщений — не требует технического обслуживания: Да
Справочная система — количество рецептов: 500
Справочная система — записей данных на рецепт: 1 000
Справочная система — записей на запись данных: 2 000
Справочная система — размер внутренней памяти рецептов: 4 Мбайт
Справочная система — расширяемая память рецептов: Да
Справочная система — количество переменных на устройство: 4 096
Справочная система — количество переменных на экран: 400
Справочная система — предельные значения: Да
Справочная система — мультиплексирование: Да
Справочная система — структуры: Да
Справочная система — массивы: Да
Справочная система — количество настраиваемых изображений: 750
Справочная система — постоянное окно/по умолчанию: Да
Справочная система — общий вид: Да
Справочная система — всплывающие изображения: Да
Справочная система — вставные изображения: Да
Справочная система — выбор изображения с помощью ПЛК: Да
Справочная система — номер изображения в ПЛК: Да
Справочная система — количество объектов на изображение: 600
Справочная система — текстовые поля: Да
Справочная система — поля ввода/вывода: Да
Справочная система — графические поля ввода/вывода (список графических элементов): Да
Справочная система — символьные поля ввода/вывода (список текстов): Да
Справочная система — поля даты/времени: Да
Справочная система — выключатели: Да
Справочная система — кнопки: Да
Справочная система — графический дисплей: Да
Справочная система — значки: Да
Справочная система — геометрические объекты: Да
Справочная система — количество сложных объектов на экран: 40
Справочная система — отображение аварийных сообщений: Да
Справочная система — просмотр трендов: Да
Справочная система — пользовательский экран: Да
Справочная система — состояние/управление: Да
Справочная система — просмотр Sm@rtClient: Да
Справочная система — представление рецепта: Да
Справочная система — просмотр тренда f(x): Да
Справочная система — представление системной диагностики: Да
Справочная система — медиаплеер: Да
Справочная система — браузер HTML: Да
Справочная система — отображение PDF: Да
Справочная система — отображение IP-камеры: Да
Справочная система — гистограммы: Да
Справочная система — ползунки: Да
Справочная система — стрелочные приборы: Да
Справочная система — аналоговые/цифровые часы: Да
Справочная система — количество текстовых списков на проект: 500
Справочная система — количество записей в текстовом списке: 500
Справочная система — количество графических списков на проект: 500
Справочная система — количество записей в графическом списке: 500
Справочная система — количество архивов на устройство: 50
Справочная система — количество записей на архив: 50 000
Справочная система — архив сообщений: Да
Справочная система — архив технологических значений: Да
Справочная система — способы архивирования — последовательный архив: Да
Справочная система — способы архивирования — краткосрочный архив: Да
Справочная система — место хранения данных — карта памяти: Да
Справочная система — место хранения данных — память USB: Да
Справочная система — место хранения данных — ethernet: Да
Справочная система — формат хранения данных — CSV: Да
Справочная система — формат хранения данных — TXT: Да
Справочная система — формат хранения данных — RDB: Да
Справочная система — количество групп пользователей: 50
Справочная система — количество прав пользователей: 32
Справочная система — количество пользователей: 50
Справочная система — экспорт/импорт паролей: Да
Справочная система — SIMATIC Logon: Да
Справочная система — аварийные сообщения: Да
Справочная система — отчет (журнал смены): Да
Справочная система — печать экрана: Да
Справочная система — печать электронного документа в файл: Да; PDF, HTML
Справочная система — шрифты клавиатуры — английский (США): Да
Справочная система — MPI/PROFIBUS DP: Да
Справочная система — USB: Да
Справочная система — ethernet: Да
Справочная система — С использованием внешнего носителя данных: Да
Справочная система — S7-1200: Да
Справочная система — S7-1500: Да
Справочная система — S7-200: Да
Справочная система — S7-300/400: Да
Справочная система — LOGO!: Да
Справочная система — winAC: Да
Справочная система — SINUMERIK: Да; с пакетом опций SINUMERIK начиная с WinCC V15 или выше
Справочная система — SIMOTION: Да
Справочная система — allen Bradley (EtherNet/IP): Да
Справочная система — allen Bradley (DF1): Да
Справочная система — mitsubishi (MC TCP/IP): Да
Справочная система — mitsubishi (FX): Да
Справочная система — OMRON (FINS TCP): Нет
Справочная система — OMRON (Host Link): Да
Справочная система — modicon (Modbus TCP/IP): Да
Справочная система — modicon (Modbus RTU): Да
Справочная система — клиент OPC UA: Да
Справочная система — сервер OPC UA: Да
Справочная система — ручное резервное копирование/восстановление: Да
Справочная система — автоматическое резервное копирование/восстановление: Да
Справочная система — моделирование: Да
Справочная система — переключение устройства: Да

Периферийные устройства/опции

Принтер: Да
Карта памяти SIMATIC HMI MM: Multi Media Card: Да; до 128 МБ
Карта памяти SIMATIC HMI SD: Secure Digital memory card: Да; до 2 ГБ
Карта памяти SIMATIC HMI CF: Compact Flash Card: Нет
Память USB: Да
USB-накопитель SIMATIC IPC (USB-флеш-накопитель): Да; до 16 ГБ
USB-накопитель SIMATIC HMI: Да; до 8 ГБ
Сетевая камера: Да

Механика/материал

Материал корпуса (передняя панель) — пластмасса: Нет
Материал корпуса (передняя панель) — алюминий: Да
Материал корпуса (передняя панель) — нержавеющая сталь: Нет

Размеры

Ширина передней панели корпуса: 415 мм
Высота передней части корпуса: 310 мм
Ширина монтажного выреза: 396 мм
Высота монтажного выреза: 291 мм
Глубина монтажа: 73,2 мм

Масса

Масса (без упаковки): 4,4 кг

По данным производителя, сайт Siemens.

Документация

Технический паспорт (PDF, англ.)

Из того же раздела
