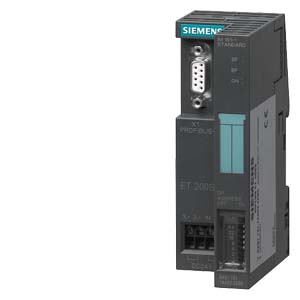

Интерфейсный модуль SIMATIC DP IM151-1 Standard Siemens, 6ES7151-1AA06-0AB0

Описание

SIMATIC DP, интерфейсный модуль IM 151-1 Standard для ET 200S; включая завершающий модуль; объём данных 244 байта для входов и выходов; макс. 63 модуля ввода-вывода; PROFIBUS DP V0 и V1; можно подключить до 2 м ширины; подключение к шине через 9-контактный разъём D-sub

Общие сведения

Типовое обозначение изделия

IM 151-1 ST

Идентификатор производителя (VendorID)

806Ah

Изохронный режим

Нет

Напряжение питания

Время сохранения энергии при отказе сети/напряжения

20 мс

Входной ток

От напряжения питания 1L+, макс.

200 мА

Потери мощности

Потери мощности, тип.

3,3 Вт

Область адресов

Входы

244 байт

Выходы

244 байт

Интерфейсы

Способ передачи

RS 485

Скорость передачи, макс.

12 Мбит/с; 9,6 / 19,2 / 45,45 / 93,75 / 187,5 / 500 кбит/с; 1,5 / 3 / 6 / 12 Мбит/с

Макс. длина кабеля

1 200 м

1. Интерфейс

RS 485

Да

Макс. выходной ток интерфейса

80 мА

Тип подключения

9-контактная розетка Sub-D

Протоколы

Поддержка протокола PROFINET IO

Нет

PROFIBUS DP

Да

Возможность синхронизации

Да

Функция FREEZE

Да

Прямой обмен данными (связь между ведомыми устройствами)

Да

Прерывания/диагностика/информация о состоянии

Аварийные сообщения

Да

Функция диагностики

Да

Неисправность шины BF (красный)

Да

Групповая ошибка SF (красный)

Да

Контроль напряжения питания 24 В — ВКЛ. (зеленый)

Да
